Компактный конденсатор

Обзор продукта



Компактный конденсатор соответствует требуемой емкости и электрическим характеристикам в ограниченном пространстве для установки за счет использования электрода меньшего размера и конструкции корпуса. В зависимости от модели диэлектрическая система может быть вакуумной или керамической. Эти конденсаторы используются в компактных радиочастотных сборках, высоковольтном оборудовании управления, промышленных приборах и проектах по замене, где доступное шасси, панель или модуль не могут вместить компонент стандартного-размера.

Два определенных варианта установки

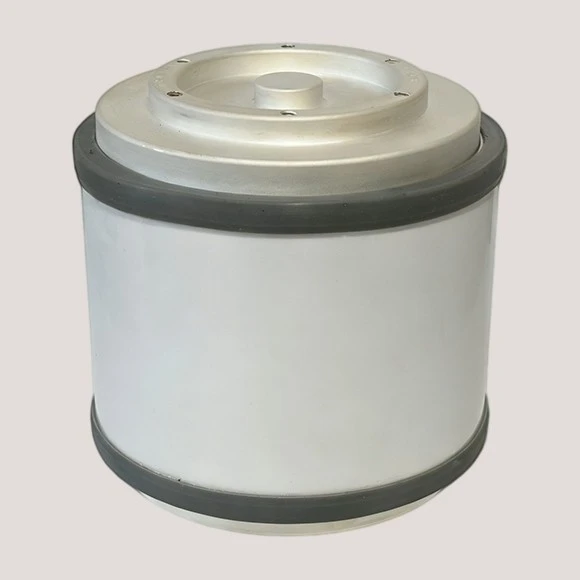

Поставляемая фиксированная модель имеет высоту примерно 140 мм и основной диаметр 150 мм, а переменная модель имеет длину 208 мм и основной диаметр 70 мм. Эти различные пропорции поддерживают вертикальную или осевую установку, когда доступное пространство ограничено в одном направлении.

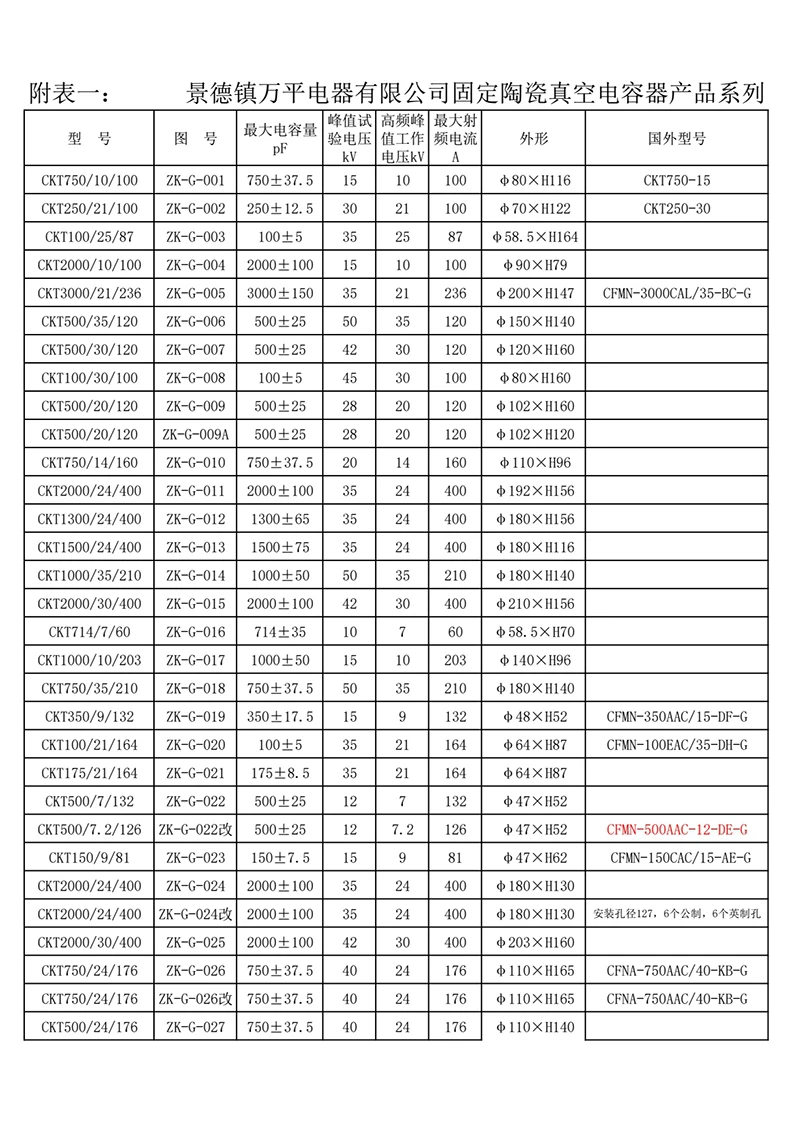

Рабочее напряжение 35 кВ и 120 А в стационарной модели.

Модель CKT500/35/120 обеспечивает 500 ± 25 пФ, высокочастотное пиковое рабочее напряжение 35 кВ и ток 120 А при частоте 13,56 МГц. Это помещает определенную комбинацию напряжения, тока и емкости в документированный монтажный диапазон.

23-поворотная плавная регулировка в корпусе диаметром 70 мм.

Модель CKTB120/10/60 настраивается от менее 10 пФ до 120 ± 6 пФ за 23 оборота при максимальном крутящем моменте 0,2 Н·м. В узлах с-ограниченным пространством многооборотный привод обеспечивает контролируемую регулировку без увеличения диаметра основного корпуса.

Внутренняя конструкция зависит от диэлектрика. В вакуумных версиях используется герметичный керамический-и-металлический корпус с концентрическими электродами из бескислородной-меди. Керамические версии используют компактный керамический диэлектрик и электродный блок с изолированными клеммами.

Для любого типа размер корпуса, расстояние между клеммами и монтажные поверхности являются частью электрической схемы. Доступное пространство должно вместить активную область электрода, изоляционный путь и механическую опору; уменьшения только внешней оболочки недостаточно.

Согласование рейтинга и размера

Емкость, напряжение, частота и ток рассматриваются вместе с максимально допустимыми размерами. Выбранная конфигурация должна соответствовать как требованиям к схеме, так и занимаемому пространству в оборудовании.

Соответствие посадочного места и подключения

Внешние размеры, направление клемм, расстояние между выводами и интерфейс монтажа могут соответствовать новой компоновке или существующей установке. Образец или чертеж оборудования особенно полезен, когда близлежащие компоненты оставляют мало свободного пространства.

Проверка размеров и интерфейса

Перед выпуском каждый компактный конденсатор проверяется на соответствие подтвержденным наружным размерам, положениям клемм и точкам крепления. Соответствие только электрическим требованиям не принимается, если деталь не соответствует предполагаемому интерфейсу.

Электрические проверки готовой конструкции

Емкость, изоляция и применимое напряжение проверяются после завершения компактной сборки. Вакуумные версии также требуют герметизации и контроля-соосности электродов перед электрическими испытаниями.

Производство по внутренней структуре

Ванпинг классифицирует компактные конденсаторы по полной модели и внутренней структуре, а не по внешнему виду. Продукты, которые выглядят одинаково, хранятся отдельно, если электроды, размеры керамики, клеммы или монтажные интерфейсы различаются.

Проектирование и производство на одном предприятии

Исследования и разработки, производство образцов и серийное производство расположены на одном предприятии. Таким образом, ограничения по размерам, выявленные во время разработки, остаются частью утвержденной производственной версии.
